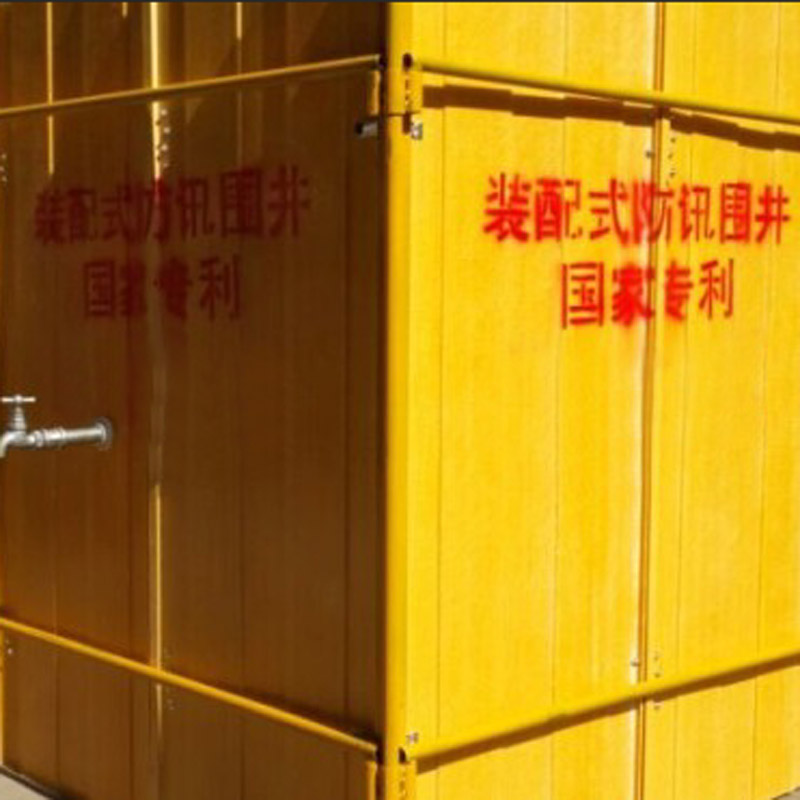

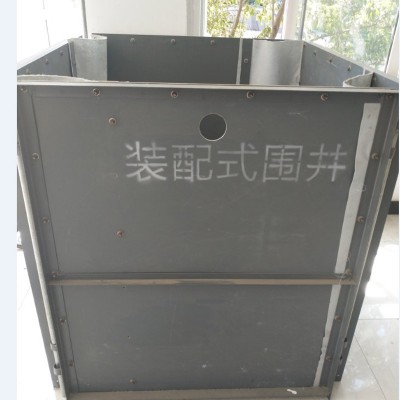

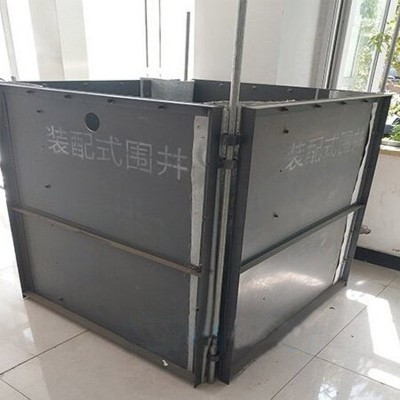

点击图片查看原图
装配式围井参数：
|
产品名称 |
装配式围井 |
重 量 |
19.5kg/17.5kg/16kg |
|
单元围板宽 |
1.0m / 1.0m / 1.0m |
单元围板高 |
1.5m / 1.2m / 1.0m |
|
固定件钢管尺寸 |
2m×φ21mm/1.7m×φ21mm /1.5m×φ21mm |
土工滤垫尺寸长宽厚 |
1.0m×1.0m×0.01m |
|
土工织物尺寸长宽厚 |
1.4m×1.4m×0.005m |
粉砂孔径 |
o95=0.07-0.15 (mm) |
|
细砂孔径 |
o95=0.15-0.28 (mm) |
中砂孔径 |
o95=0.25-0.35 (mm) |
|
材 质 |
围板材质为钢 PVC 玻璃钢 |
||
|
作 用 |
抢护堤坝管涌破坏险情 |
||
|
特 点 |
施工高效、抢险强度低、装配灵活、适应性强、便于运输、可重复使用等 |
||
功能：
装配式围井是抢护管涌的新设备。利用防水板等装备组成具有一定高度的围井，通过井内渗水不断增多所产生的压力，减少渗漏动水压力，使渗漏流动的土颗粒恢复稳定。该围井具有抢护速度快、效果好和可重复利用等优点，为国家防汛储备物资。
1.基本要求
装配式围井是由单元围板、固定件、排水系统、止水系统四部分分装组成，主要用于抢护堤坝管涌破坏，是抢护堤防管涌的有效措施之一。其作用原理是使围井内保持一定的水位，降低管涌孔口处的水力坡降，减少动水压力，使管涌流动的土颗粒恢复稳定，从而达到抑制管涌破坏和继续发展的目的。
2.技术参数要求
2.1单元围板：
围板应以不锈钢为基材，以不锈钢方管为支撑框架。每块围板设置连接件，连接件为钢环，钢环直径30-35mm、长度6-8cm，数量4个。围板间用钢管和钢环连接固定。围板尺寸：宽1m、高为1.2m，不锈钢板的材质应为304不锈钢，其物理力学性能指标及允许偏差应符合表1.1的要求。围板支撑框架的材质应为不锈钢方管，不锈钢方管规格为L40×40×4，其物理力学性能指标应符合《碳素结构钢》。
2.2固定件
固定件为直径21～25mm的钢管。钢管的材质应为外涂防锈漆的焊接钢管，每块围板应配钢管1根，钢管长度为150cm。其规格应符合表1.2的要求，物理力学性能指标应符合《低压流体输送用焊接钢管》。
2.3排水系统：排水系统由带堵头排水管件构成，主要作用为调节围井内的水位。每4块围板应有1块设置排水孔，排水孔直径应为50mm，排水孔高度60cm。
2.4止水系统：单元围板间采用止水复合土工膜用压条及螺丝固定在相邻单元围板上，用于防止单元围板间漏水。止水复合土工膜应为两布一膜复合土工膜，其膜材应为厚0.2mm 的聚乙烯膜，基材应为2×150g/m2非织造土工布，质量应满足《土工合成材料非织造复合土工膜》。
2.5过滤系统：围井底部用防汛土工滤垫控制管涌流动的土颗粒，使之恢复稳定。
防汛土工滤垫由底层减压层、中层过滤层、上层保护层、连接件4部分组成。底层减压层为土工席垫，中层过滤层为特制土工织物，上层保护层为土工席垫。连接件：当单块滤垫不能满足抢护管涌时，可将若干块滤垫拼装成滤垫铺盖。
1滤垫规格：NH－GF02（细砂）；
2单块滤垫尺寸：土工席垫长×宽×高＝1.0×1.0×0.1m、土工织物尺寸：长×宽＝1.4×1.4m；
3土工滤垫抗压强度≥100kPa；
4滤垫适用土质：细砂为黑色；
5土工织物：厚度≥5mm；有效孔径： O95=0.15~0.28mm（细砂）；
6渗透系数： k>10-1cm/s（细砂）；
3.装配式围井的包装和标志应符合下列要求：
3.1每4块围板为一件，每一件包含一块带排水孔的围板。外用黑色编织布包装，机械打包3道～4道，包装应平整、牢固、无破损、无污渍，每件包装内应有产品合格证和使用手册。
3.2每4根钢管为一件，外用黑色编织布包装；排水孔配套件单独包装。
3.3每4块土工滤垫为一件，外用黑色编织布包装；连接件单独包装。
3.4每件包装外应印刷白色标志如下：产品名称、型号、规格、数量、重量、生产厂家、生产日期。
3.5 产品包装：打木架包装，外形尺寸1.3*1.1*0.45m
